Trong hệ thống khí nén công nghiệp, máy nén khí được ví như “trái tim” và vòng bi chính là những “khớp xương” quyết định sự vận hành ổn định của toàn bộ hệ thống. Do phải làm việc liên tục trong môi trường nhiệt độ cao, áp suất lớn và tốc độ quay cực đại, vòng bi là chi tiết chịu hao mòn rất lớn.
Việc phát hiện kịp thời và thay thế vòng bi đúng kỹ thuật không chỉ giúp máy vận hành êm ái, tiết kiệm điện năng mà còn ngăn ngừa nguy cơ phá hủy trục hoặc cháy đầu nén – những sự cố có thể tiêu tốn hàng chục đến hàng trăm triệu đồng chi phí sửa chữa.
 |
 |

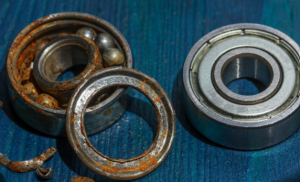

I. Nguyên nhân và Dấu hiệu cảnh báo vòng bi đã đến tuổi “về hưu”
1. Tại sao vòng bi máy nén khí nhanh bị hư hỏng?
-
- Môi trường làm việc khắc nghiệt: Nhiệt độ đầu nén thường xuyên duy trì từ 80°C – 100°C. Nếu phòng máy không thông thoáng, nhiệt độ tăng cao sẽ làm giảm tuổi thọ hạt mỡ bôi trơn trong vòng bi.
- Nhiễm bẩn từ không khí: Bụi bẩn, hạt kim loại nhỏ từ môi trường lọt qua lọc gió vào bên trong buồng nén, bám vào vòng bi gây ra hiện tượng mài mòn hạt.
- Sử dụng sai loại mỡ/dầu bôi trơn: Dầu máy nén khí không đạt độ nhớt tiêu chuẩn hoặc mỡ bôi trơn không có tính năng chịu nhiệt, chịu tốc độ cao.
- Quá tải hoặc lệch tâm: Lực căng dây đai quá mức hoặc khớp nối trực tiếp giữa motor và đầu nén bị lệch trục gây áp lực không đều lên các viên bi.
2. Dấu hiệu nhận biết rõ ràng nhất
-
- Tiếng ồn phát ra từ đầu nén: Máy xuất hiện tiếng rít chói tai, tiếng cạch cạch theo chu kỳ hoặc tiếng gầm rú lớn hơn bình thường.
- Độ rung lắc tăng cao: Khi dùng máy đo độ rung chuyên dụng (hoặc cảm nhận bằng tay trên vỏ máy), biên độ rung vượt quá mức cho phép của nhà sản xuất.
- Nhiệt độ đầu nén tăng đột biến: Máy thường xuyên báo lỗi quá nhiệt và tự động ngắt.
- Mạt kim loại trong dầu: Khi xả dầu bảo dưỡng, phát hiện có các hạt mạt kim loại li ti lấp lánh đọng lại ở đáy bình dầu hoặc trên lọc dầu.
II. Công tác chuẩn bị trước khi thực hiện

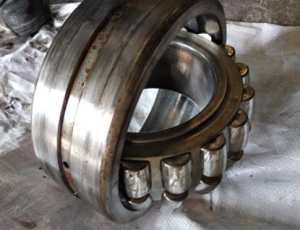

1. Lựa chọn vòng bi phù hợp
Tuyệt đối không sử dụng các loại vòng bi phổ thông giá rẻ cho máy nén khí. Trục máy nén khí (đặc biệt là máy trục vít) có tốc độ quay lên tới vài nghìn vòng/phút. Bạn cần chọn:
-
- Thương hiệu uy tín: SKF, FAG, NSK, NTN chuyên dụng cho dòng máy nén khí công nghiệp.
- Khe hở hướng tâm: Ưu tiên chọn loại có khe hở C3 hoặc C4 để bù trừ độ giãn nở nhiệt khi máy chạy ở nhiệt độ cao.
2. Thiết bị, dụng cụ cần có
-
- Bộ dụng cụ cơ bản: Cờ lê, mỏ lết, bộ lục giác, búa cao su, kìm tháo vòng găng (phanh hãm).
- Dụng cụ chuyên dụng (Bắt buộc để đảm bảo kỹ thuật):
-
- Bộ vam/cảo thủy lực hoặc vam cơ 3 càng thích hợp.
- Máy gia nhiệt cảm ứng có đầu dò kiểm soát nhiệt độ.
- Thước cặp, panme đo đường kính trục để kiểm tra dung sai.
-
- Vật tư phụ hao tổn: Dung dịch tẩy rửa chuyên dụng (xăng công nghiệp, RP7), mỡ bôi trơn cao tốc chịu nhiệt, keo khóa ren, giẻ lau sạch không để lại tơ sợi.
III. Quy trình chi tiết 5 bước thay vòng bi máy nén khí
Bước 1: Thiết lập khu vực an toàn và xả áp
-
- Cô lập nguồn điện: Tắt máy, ngắt cầu dao tổng (Aptomat) và khóa tủ điện bằng khóa an toàn (LOTO). Treo biển cảnh báo: “Máy đang sửa chữa – Nghiêm cấm đóng điện”.
- Xả áp suất tồn dư: Đóng van xả khí ra mạng lưới đường ống. Mở van xả đáy bình dầu hoặc van xả tay trên đường ống nội bộ để đưa áp suất bên trong máy về mức 0 bar. Kiểm tra đồng hồ áp suất để chắc chắn hệ thống hoàn toàn rỗng.
- Chuẩn bị mặt bằng: Vệ sinh sạch sẽ bàn làm việc, trải một tấm cao su hoặc tấm vải bạt sạch để đặt các linh kiện nhỏ, tránh nhiễm bẩn.
Bước 2: Tháo dỡ cụm đầu nén và bóc tách vòng bi cũ
-
- Xả dầu: Tiến hành xả toàn bộ dầu làm mát trong đầu nén ra xô chứa khi máy còn ấm để dầu chảy sạch hơn.
- Tháo cụm đầu nén: Tháo rời các đường ống dẫn dầu, ống hút khí, dây đai hoặc khớp nối nối với động cơ. Dùng cẩu hoặc pa-lăng (nếu đầu nén nặng) để nhấc cụm đầu nén ra ngoài bàn làm việc.
- Tháo nắp chặn và phanh hãm: Dùng kìm chuyên dụng mở phanh hãm trục, tháo các bu-lông nắp chặn vòng bi.
- Cảo vòng bi cũ: Gá bộ vam/cảo vào vòng trong của vòng bi (tuyệt đối không tỳ vào tháp vỏ hoặc các chi tiết chịu lực yếu). Tiến hành siết vam từ từ để rút vòng bi ra khỏi trục. Nếu vòng bi bị bó chặt, có thể kết hợp khò nhiệt nhẹ xung quanh vòng bi để kích thích sự giãn nở rồi rút ra.
Bước 3: Vệ sinh, kiểm tra và đo đạc thông số trục
-
- Làm sạch: Dùng xăng công nghiệp và bàn chải mềm làm sạch hoàn toàn các cặn dầu chết, keo cũ bám trên trục và cổ ngõng chứa vòng bi. Lau khô bằng giẻ không xơ.
- Kiểm tra dung sai trục: Dùng panme đo lại đường kính cổ trục tại các vị trí lắp vòng bi. Nếu trục bị mòn quá mức cho phép (bị lỏng gối), cần phải mang trục đi đóng sơ-mi hoặc mạ phun kim loại rồi gia công lại. Nếu cố tình lắp, vòng bi mới sẽ bị xoay vòng trong trên trục, gây phá hủy trục nhanh chóng.
Bước 4: Lắp đặt vòng bi mới bằng phương pháp gia nhiệt
-
- Gia nhiệt vòng bi: Đặt vòng bi mới lên máy gia nhiệt cảm ứng. Cài đặt nhiệt độ trong khoảng 80°C – 110°C (Không được vượt quá 120°C vì sẽ làm thay đổi cấu trúc cơ tính của thép và làm chảy mỡ bảo quản sẵn bên trong).
- Lắp ráp nhanh chóng: Khi máy gia nhiệt báo đủ nhiệt độ, dùng găng tay bảo hộ chịu nhiệt nhấc nhanh vòng bi ra, căn thẳng trục và đẩy dứt khoát vòng bi vào vị trí sát vai trục.
- Giữ cố định: Giữ chặt vòng bi trong vài giây cho đến khi vòng bi nguội đi, co lại và ôm chặt lấy trục. Sử dụng thước lá (căn lá) để kiểm tra xem vòng bi đã hoàn toàn áp sát vào vai trục hay chưa, đảm bảo không có khe hở.
- Bôi trơn ban đầu: Tra một lượng mỡ chuyên dụng vừa đủ vào các rãnh bi (khoảng 30% – 50% khoảng trống), xoay nhẹ vòng bi bằng tay để mỡ phân phối đều.
Bước 5: Lắp hoàn thiện, cân chỉnh và chạy thử nghiệm
-
- Lắp ráp lại: Đóng nắp chặn vòng bi, siết đều các bu-lông đối xứng theo lực siết quy định bằng cờ lê lực. Bôi keo khóa ren vào các vị trí ốc quan trọng.
- Kiểm tra độ rơ bằng tay: Dùng tay quay thử trục máy nén xem trục có quay êm ái, trơn tru không. Nếu có cảm giác sượng, kẹt hoặc quá nặng, phải dừng lại tháo ra kiểm tra ngay.
- Lắp lại vào hệ thống: Đưa đầu nén về vị trí cũ trên máy, cân chỉnh lại độ thẳng hàng của dây đai hoặc khớp nối bằng thước thẳng hoặc thiết bị cân tâm laser. Thay lọc dầu mới và đổ dầu làm mát mới vào máy.
- Chạy thử máy (Commissioning):
-
- Bật điện, nhấn nút chạy thử và nhấn dừng ngay lập tức (nhấp nhả) để kiểm tra chiều quay của động cơ xem đã đúng chiều mũi tên trên đầu nén chưa.
- Nếu chiều quay đúng, cho máy chạy không tải trong 5-10 phút. Lắng nghe tiếng máy.
- Cho máy chạy có tải (đóng van áp suất) và theo dõi nhiệt độ, dòng điện của motor. Sau 30 phút ổn định, nếu không có tiếng động lạ và nhiệt độ nằm trong dải an toàn (75°C – 90°C), quá trình thay thế hoàn tất.
-
-
